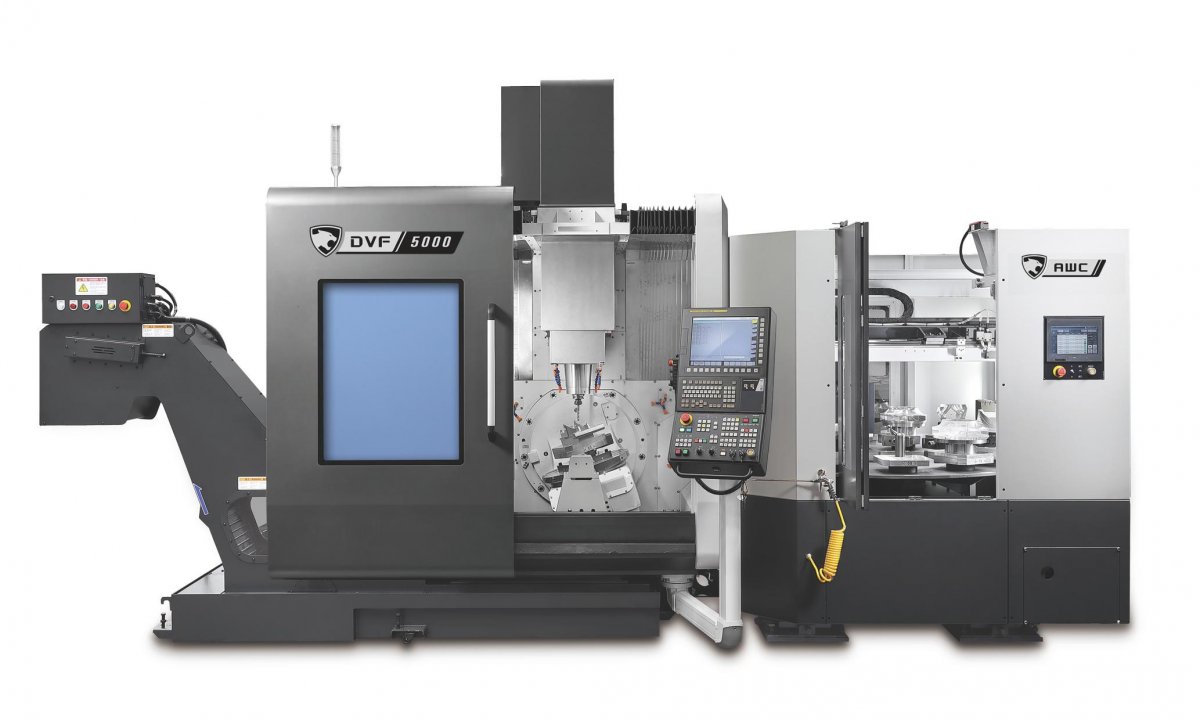

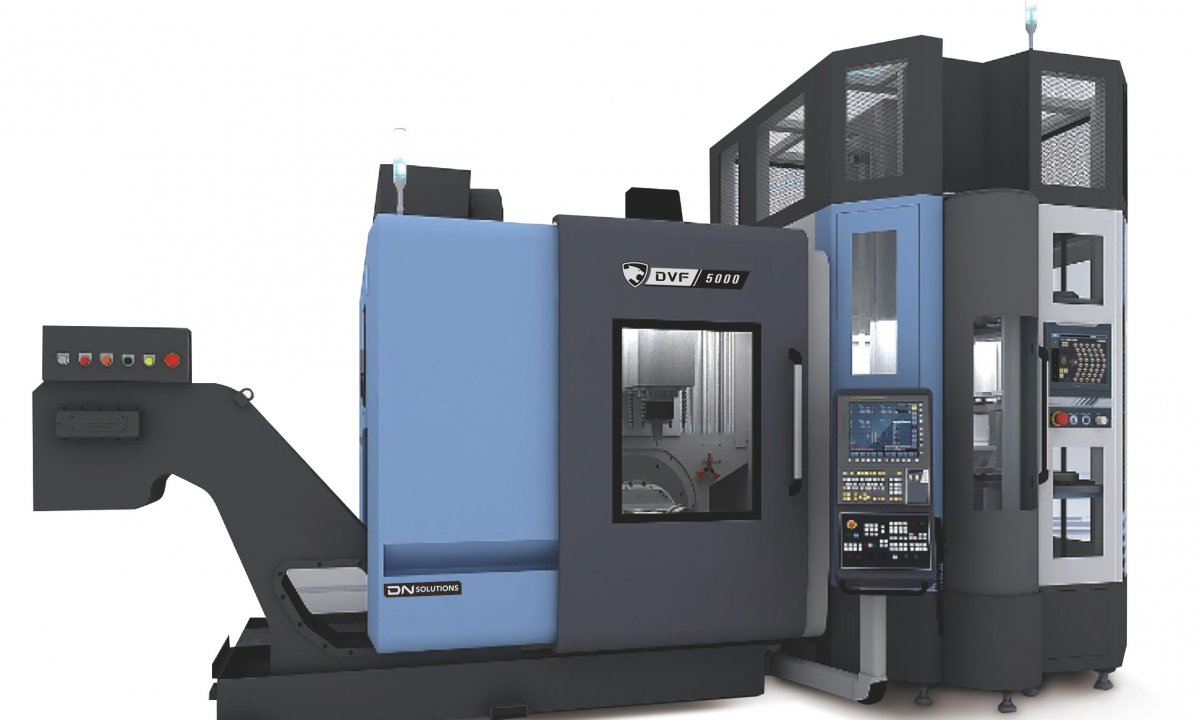

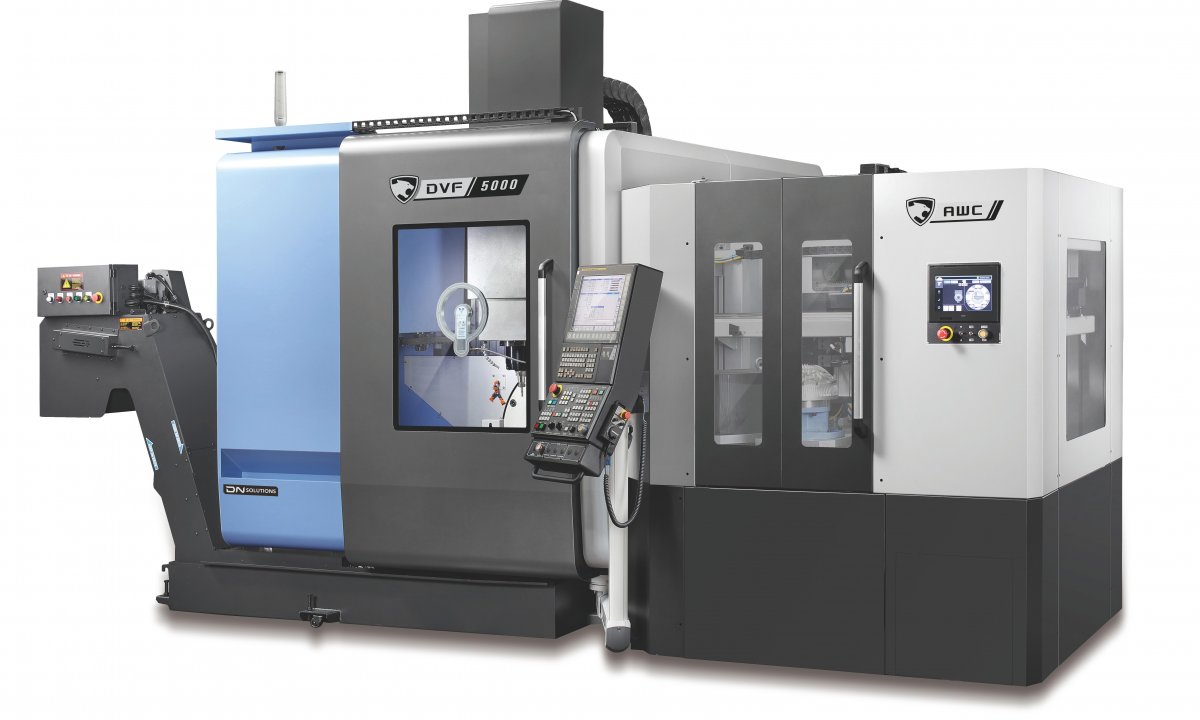

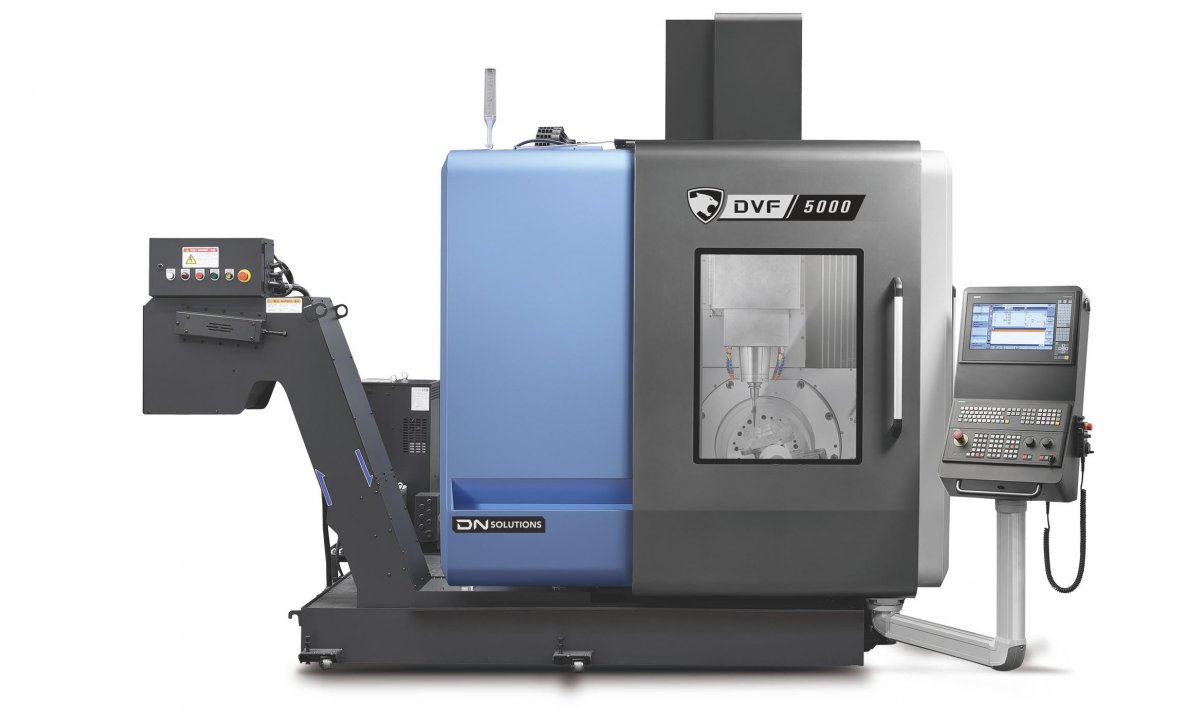

DVF 5000
Kompaktní, stabilní a přesné 5-ti osé vertikální centrum, které dokáže obrobit díly až 400kg. DVF 5000 je připravený na automatizaci - automatická výměna nástrojů, obrobků, paletizační systémy atd. Plně integrovaný stůl, vřeteno s otáčkami 12000 ot./min.(opčně až 15000/20000), zásobník nástrojů s 30ks (variantně pro 40,60,90,120 nástrojů). Široké možnosti opcí, přesnost a rychlost obrábění jsou vhodné pro přesné součásti leteckých proudových motorů a další složité díly.
Rychlé obrábění s maximální přesností
Spolehlivost Snadná obsluha
Podrobný popis produktu
| Hlavní vřeteno | Kužel vřetena | ISO 40 |
| Otáčky – ot./min. | 12000 (15000/20000) | |
| Výkon motoru v kW (S3 15%/Cont.) | 18,5 /11 | |
| Pojezdy v mm | Osa X | 625 |
| Osa Y | 450 | |
| Osa Z | 400 | |
| Osa A | ||
| Osa B | 140 ( -30~ +110) | |
| Osa C | 360 | |
| Stůl s T drážkami | Rozměry - mm | Ø 500x450 (Ø630x450) |
| Max. rozměry obrobku (průměr x výška) - mm | Ø 550 x 450 | |
| Max. zatížení - kg | 400 | |
| Automatická výměna nástrojů | Počet nástrojů | 30 (40, 60, 90, 120) |
| Max. rozměr nástroje, Ø x L – mm | 75 x 300 | |
| Hmotnost nástroje - kg | 8 | |
| Hmotnost | Stroj v základní výbavě – kg | 7500 (8000 pro 90T, 8500 pro 120T) |
| * v závorkách jsou uvedeny opce | ||
| OPCE pro DVF 5000 | dodatečná laserová jednotka | výkon laseru: 3 (1,2,4,6) kW |
| průměr laserového paprsku 0,4 - 7mm |
