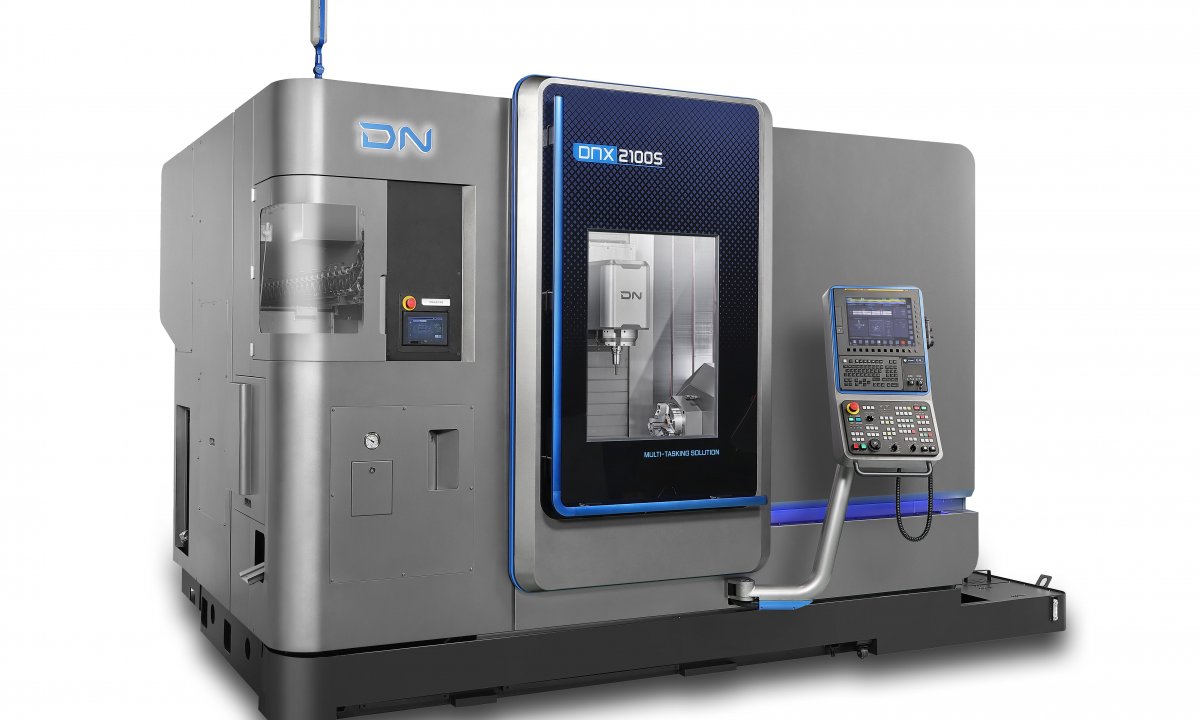

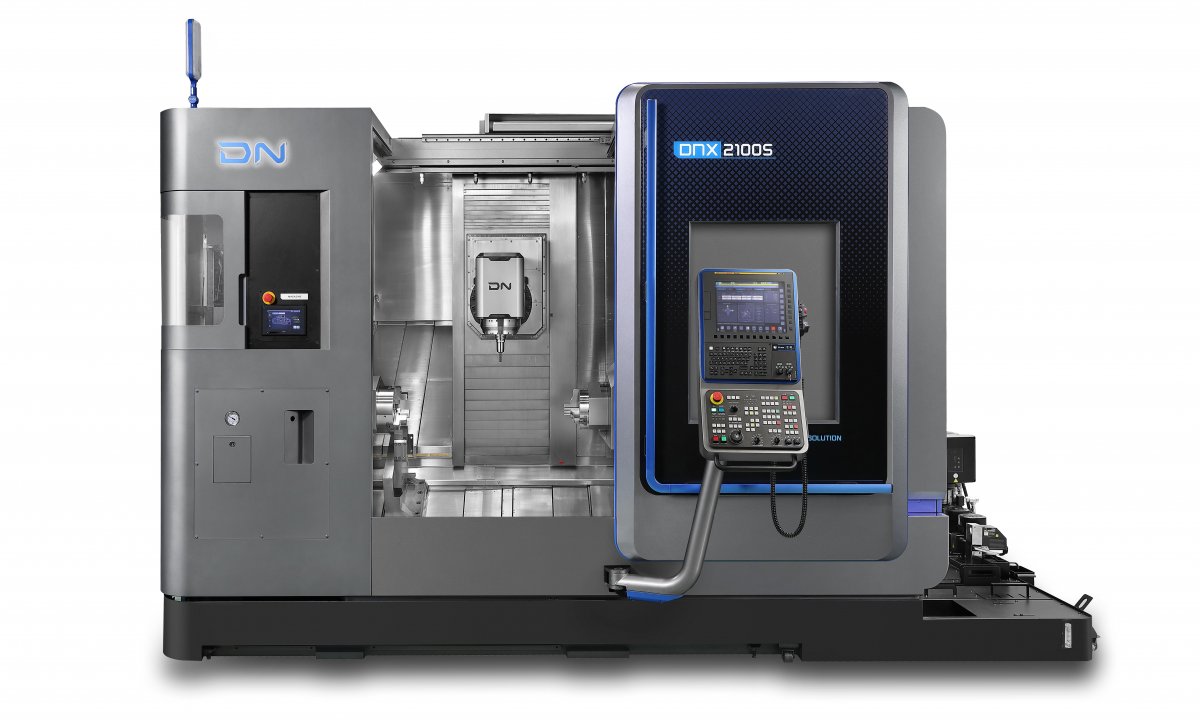

DNX 2100S

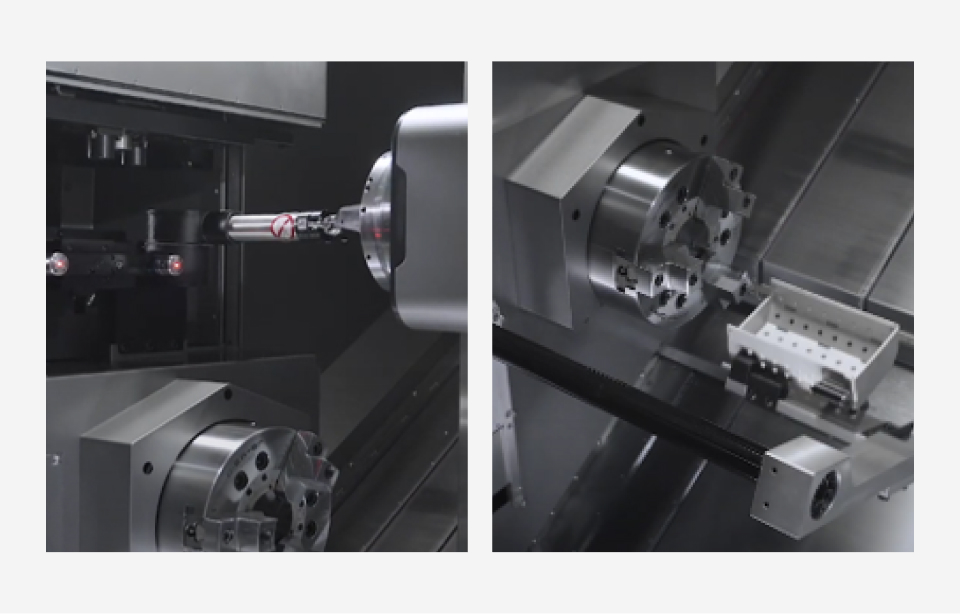

Kompaktní multifunkční CNC soustruh se dvěma vřeteny, frézovací hlavou, výměnou nástrojů a osou Y. DNX vyniká vysokou produktivitou obrábění, vhodné pro obrábění větších, složitých i delších obrobků. integrované měření nástrojů i obrobků pro vyšší stabilitu obráběcího procesu. Stroj je k dispozici i ve variantě DNX 2100SB: Levé vřeteno 255mm (10"), max. průměr soustružené tyče 81mm, váha stroje 11000kg, ostatní parametry jsou stejné.

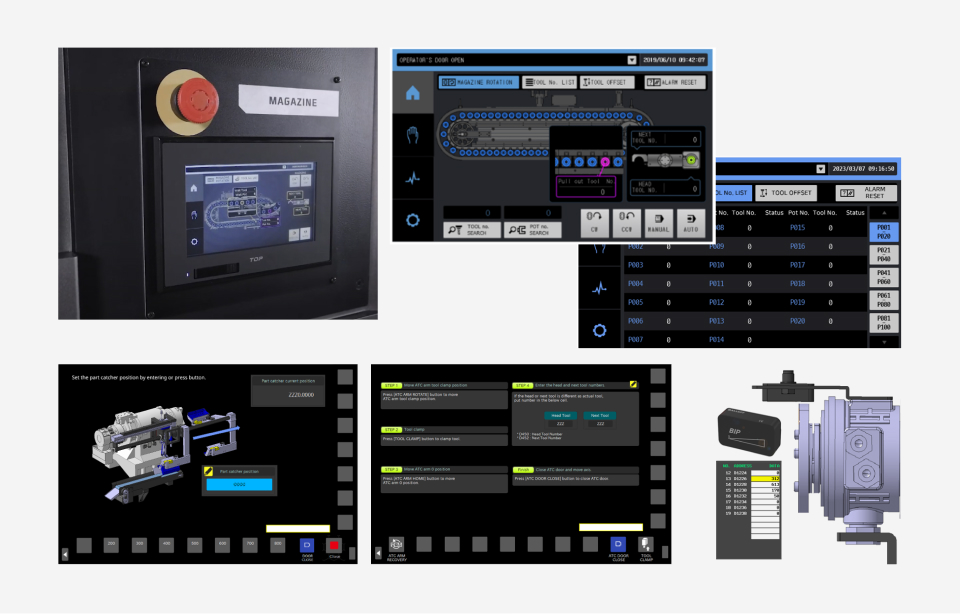

Stabilní, rychlé a přesné obrábění    Snadná a pohodlná obsluha

Maximální kapacita obrábění je ø520 x 1 100 mm (ø20,5" x 43,3").

STÁHNOUT KATALOG DNX series>>

Více informací

Podrobný popis produktu

Pracovní rozsah (délka a průměr v mm)

Počet řízených os 7
Oběžný průměr nad ložem 635
Max. průměr soustružení 520
Max. délka soustružení 1100
Max. průměr tyče 67 (81)
Pojezd osy X v mm 760 (-20/+740)
Pojezd osy Y v mm 230 (±115)
Pojezd osy Z v mm 1150
Levé vřeteno Průměr sklíčidla v mm 210 (8") (255 (10"))
Otáčky – ot./min. 5000
Upínání – ASA A2-6
Výkon motoru v kW (S3 25%/S2 30min/S1 Cont.) 18,5 / - / 15
Pravé vřeteno Průměr sklíčidla v mm 210 (8")
Otáčky – ot./min. 5000
Upínání – ASA A2-6
Výkon motoru v kW (S3 25%/S2 30min/S1 Cont.) 18,5 / - / 15
Frézovací vřeteno Otáčení osy B/indexace 240 (±120°) - 0,0001°
Výkon motoru frézovacího vřetene (S3 25%/S1 Cont.) 18,5 / 15
Kužel vřetene HSK-A63/T63/ (CAPTO C6)
Otáčky vřetena – ot./min. 12000
Automatická výměna nástrojů Počet míst v zásobníku 30(60)
Hmotnost Stroj v základní výbavě – kg 10860 (11000)
* v závorkách jsou uvedeny opce
